别再傻傻分不清！重型滑轨与工业导轨的致命区别，选错直接报废设备！



深度解析重型滑轨与工业导轨的本质区别！从精度、寿命、承载到应用场景全面对比，提供51mm/53mm/76mm重型滑轨选型指南，揭秘工业导轨的微米级精度秘密，帮你避开选型陷阱，延长设备使用寿命。专业选型建议+实用计算公式，一文搞定所有导轨难题！

在机械传动领域，"滑轨"和"导轨"这两个词经常被混用，但它们的差异之大，足以决定你的设备是稳定运行十年还是半年就报废。今天，我们就来彻底搞懂这两者的本质区别，帮你避开选型陷阱！

工业导轨是导向系统的"统称"，涵盖所有引导机械部件做线性运动的机械结构。它就像汽车界的"交通工具"这个大概念。

重型滑轨只是导轨的一个细分类型，特指那些以滑动摩擦为主、结构相对简单的导向部件。它相当于汽车里的"家用轿车"这个小分类。

简单说：导轨 > 滑轨，滑轨是导轨的一个分支。

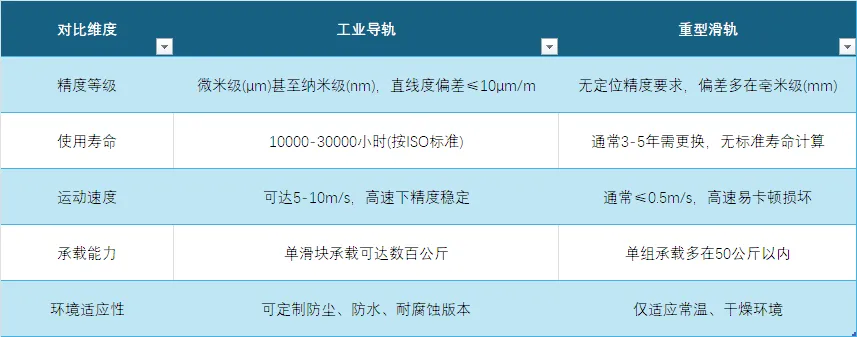

性能对比天壤之别的技术指标

应用场景用错地方就是灾难

工业导轨的王者领域：

• 高端制造设备：数控机床进给轴、半导体光刻机运动平台

• 自动化生产线：重型搬运模组、机器人机械臂

• 精密仪器：光学检测设备、医疗手术机器人

• 特殊环境：户外工程机械、食品加工设备

重型滑轨的适用场景：

• 工业工具柜：V型自洁轨道抗金属碎屑

• 数控机床辅助部件：±0.1mm精度保障

• 光伏板安装车：76mm宽体抗戈壁横风

• 文件柜、工具柜等工业存储设备

重型滑轨规格选择指南

51mm重型滑轨：中负载场景

• 承重约120kg

• 适用：家具抽屉、工具柜、中型设备抽屉

• 特点：占用空间小、性价比高

53mm重型滑轨：工业通用之选

• 承重约150kg

• 适用：工业机柜、仓储拉出抽屉、机械设备侧拉板

• 特点：承重复位稳固、适合频繁开合

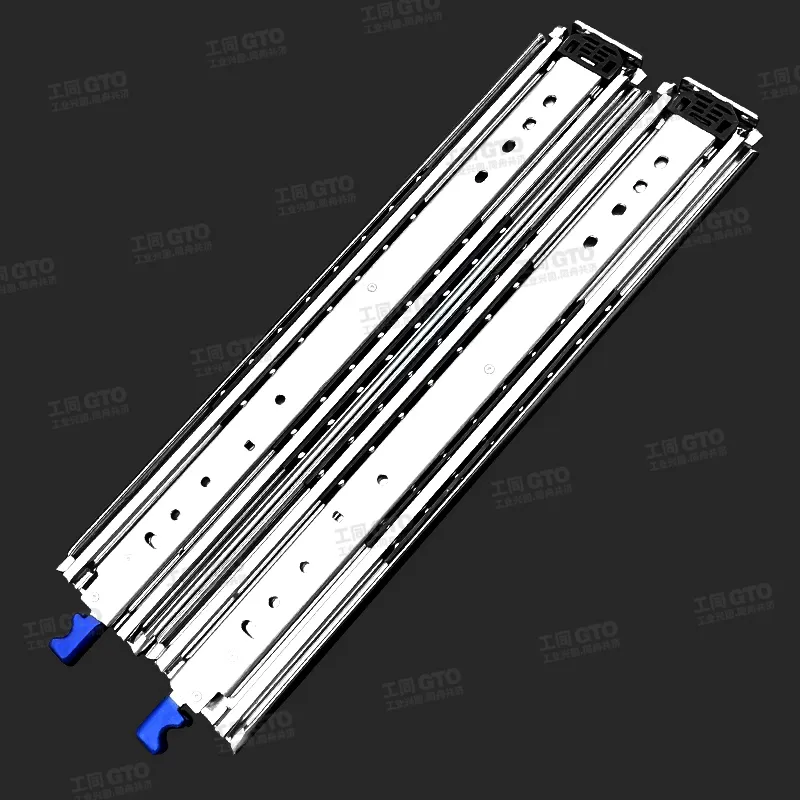

76mm重型滑轨：极限承重王者

• 承重可达200kg以上

• 适用：超大工具柜、重型工作台、大型服务器机柜

• 特点：超强承载、结构坚固、高精度钢珠滑动

选型黄金法则三步搞定不踩坑

1. 承重计算：安全负载 = 标称值 × 环境系数 × 安全冗余

   • 震动场景环境系数取0.6，恒温环境取0.8

   • 人命相关设备安全冗余取1.5，普通设备取1.2

2. 功能需求判断：

   • 需要缓冲关闭选阻尼型

   • 震动环境或高安全性要求选带锁型

   • 长期高频使用选钢珠滑轨

3. 安装空间测量：

   • 滑轨宽度越大，占用侧边空间越多

   • 提前测量抽屉与柜体尺寸，避免安装失败

未来趋势智能与绿色的革命

• 智能滑轨：集成压力传感器，超载自动锁止

• 绿色制造：氢能源锻造工艺减碳90%

• 模块设计：支持现场快速更换滚珠组件

致命避坑点

1. 虚假标称：要求厂家提供CNAS承重测试视频

2. 安装陷阱：非对称载荷必须加装平衡梁

3. 维保盲区：无注油孔设计的滑轨寿命锐减40%

总结：一句话选型口诀

"要精准、重载、耐用选工业导轨，只要能滑、便宜、轻便选重型滑轨。"

记住这个核心判断标准：

• 看场景：工业精密设备、重载/高速运动→工业导轨；家居/办公、轻载/低速滑动→重型滑轨

• 看精度：标注微米级定位的是工业导轨；仅说顺畅滑动的是重型滑轨

• 看结构：带滚珠/滚柱、防尘密封件的是工业导轨；仅轨道+滑块的简单结构是重型滑轨

选对导轨/滑轨，不仅是提升使用体验的小细节，更是保障生产安全与效率的重要环节。你的设备值得最好的"关节"！
